Разъёмы Hirose в Казахстане: DF13, DF11, HR10, RM, FH12, DF40, U.FL
Когда в приводе, ЧПУ, роботе или контроллере на заводе в Казахстане нужно заменить разъём, ищите его по серии Hirose: DF13, DF11, DF57, круглые HR10 и RM, ix Industrial, FH12, DF40 или U.FL. Пришлите полный код с корпуса или упаковки.
- Серия с маркировки, например DF13 или HR10
- Число контактов и шаг, если кода нет
- Вилка или гнездо, контакты и инструмент

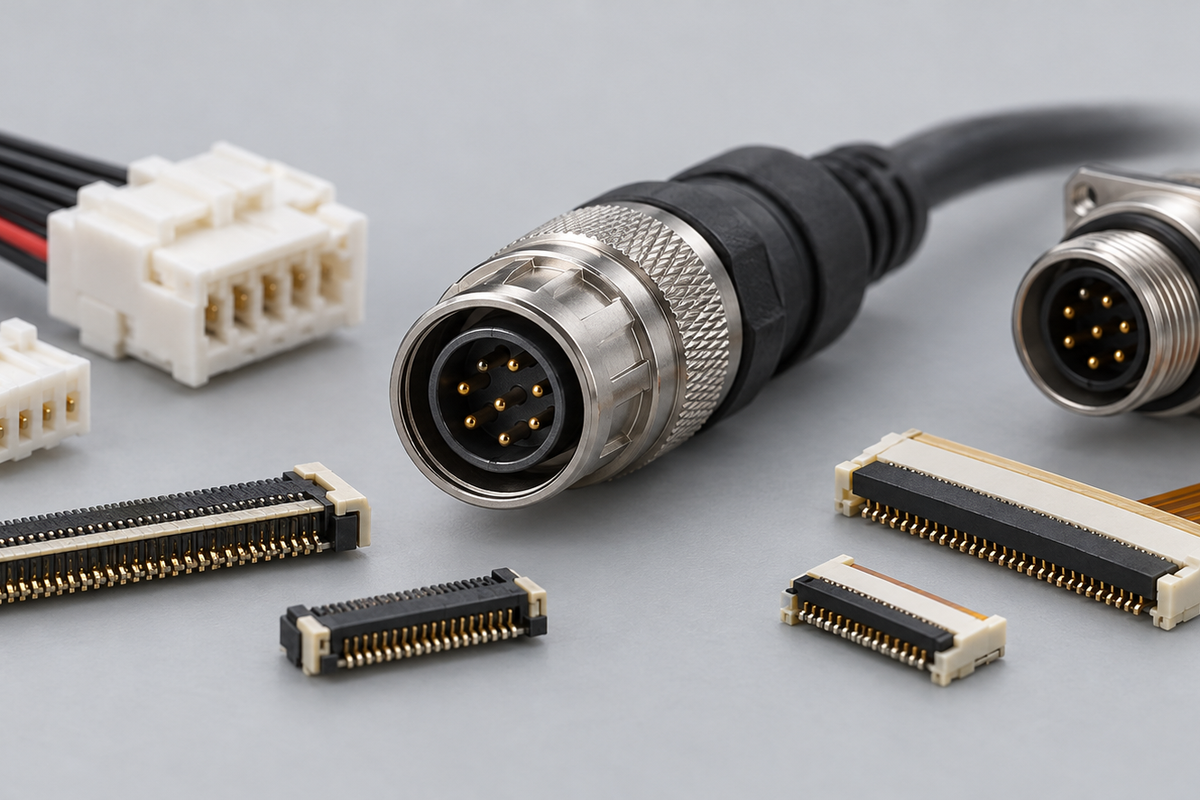

Что привозим из каталога Hirose
Разъёмы Hirose проще искать по тому, что и с чем они соединяют.
Провод — плата
Сигнальная линейка SignalBee: DF13 и низкий DF14 с шагом 1,25 мм, двухрядный DF11 и DF3 на 2,0 мм, DF1B и DF1E на 2,5 мм, мелкие DF20, DF52 и DF62. Для питания — SnapBee DF57 и DF61 с поворотной защёлкой, DF59 и EnerBee DF63 на 3,96 мм, до 15 А и 630 В.
Круглые разъёмы
Миниатюрные HR10 с корпусом 7, 10 или 13 мм на 4–20 контактов, HR12 и HR22, совсем маленькие HR25 диаметром 7 и 9 мм с поддержкой CAT5e. Многоконтактные RM имеют корпус 12–31 мм и держат 5 или 10 А, пластиковые RP13 и RP17 фиксируются защёлкой push-pull.
Промышленные и герметичные
ix Industrial серии IX по IEC 61076-3-124 передаёт данные CAT6A до 10 Гбит/с, исполнения IP54, IP65 и IP67. Экранированные LF работают с CAT5e и CAT6A, пластиковые HR30 — компактные, уличные HR41 с защитой IP67/IP68 рассчитаны на 38 А и 1000 В, HR31 — для сетей автоматизации.
Под FPC и FFC шлейфы
ZIF-разъёмы с откидной крышкой: FH12 с шагом 0,5 мм высотой 2,0 мм, FH28 на 0,5 и 1,0 мм, FH52, FH33 высотой 1,2 мм, FH26 с шагом 0,3 мм, FH58 на 0,2 и 0,25 мм и FH41 для экранированного FFC. Важно, сверху или снизу расположены контакты и какого типа шлейф.
Плата — плата
DF40 с шагом 0,4 мм и высотой стыковки 1,5–4,0 мм держит до 20 Гбит/с, рядом DF37, DF12 и DF17 на 0,5 мм, DF9 на 1,0 мм и BM28 с шагом 0,35 мм на 5 А. Для высоких мезонинов — FunctionMAX FX18 высотой 10–45 мм под PCIe Gen.4, плавающие FX23 и скоростные FX10.
Коаксиальные и ВЧ
Микрокоаксиальные U.FL высотой 1,9–2,4 мм, W.FL на 1,4 и 1,65 мм до 6 ГГц, X.FL на 0,94 и 1,2 мм, H.FL для поверхностного монтажа. Кроме того — SMA серии HRM по MIL-C-39012, BNC, MS-147 со встроенным переключателем, кабельные сборки и переходники, все на 50 Ом.
О производителе
Hirose Electric Co., Ltd. ведёт историю с августа 1937 года, когда в Токио открылась фирма HIROSE SHOKAI. Сегодня штаб-квартира японской компании находится в Иокогаме, а дочерние структуры работают в Японии, США, Европе и Азии. Hirose специализируется на высокопроизводительных разъёмах для компьютерной и периферийной техники, мобильной и проводной связи, оргтехники, бытовой электроники, систем управления и автомобилей.
Разъёмы Hirose стоят внутри электроники, которую обслуживают инженеры казахстанских предприятий: в частотных преобразователях, сервоприводах, ЧПУ станков, ПЛК, роботах и камерах. КАЗ Инжиниринг привозит оригинальные разъёмы, контакты и инструмент от производителя и его дистрибьюторов. Серию определяем по маркировке, фото или чертежу платы, а если она снята с выпуска, предлагаем совместимую. Офис — в Алматы, договор — с казахстанским ТОО, поставки — по всей стране с документами.
Как проходит поставка
Присылаете запрос
Артикулы, количество и город — через форму или на zakaz@kaz-engineering.kz.
Проверяем позиции
Сверяем артикул с заводом-изготовителем, уточняем наличие и сроки.
Отправляем предложение
Цена, срок и условия поставки в одном документе.
Привозим и закрываем документы
Доставляем на ваш объект и передаём сопроводительные документы.
Почему с нами удобно
Только оригинал
Берём детали у заводов и их дистрибьюторов. Копии и восстановленные узлы не продаём.
Найдём по шильдику
Нет артикула — пришлите фото таблички или паспорт, определим позицию сами.
Замена снятых моделей
Если деталь больше не выпускают, предложим совместимую от того же или другого завода.
Работаем в Казахстане
Офис в Алматы, договор с казахстанским ТОО, поставки по всей стране.
Вопросы о поставках Hirose
На разъёме не читается маркировка. Как его определить?
Сфотографируйте разъём рядом с линейкой и посчитайте контакты. По шагу, числу рядов и форме защёлки определим серию — например, DF13 с шагом 1,25 мм или DF11 с шагом 2,0 мм.
Можно заказать только ответную часть и контакты?
Да. У Hirose вилки, гнёзда и обжимные контакты — отдельные позиции, к многим сериям есть и обжимной инструмент. Назовите серию и число контактов.
Какой разъём Hirose выдержит большой ток?
Из провод-плата — EnerBee DF63 и SnapBee DF57 до 15 А, из круглых — RM на 10 А. Для уличного монтажа есть HR41 с защитой IP67/IP68 на 38 А и 1000 В.
Есть ли у Hirose разъёмы для Ethernet в цеху?
Да, ix Industrial серии IX — до 10 Гбит/с по CAT6A с исполнениями до IP67, и экранированные влагозащищённые LF для CAT5e и CAT6A.
Другие бренды
Страницы производителей, которых чаще всего заказывают у нас предприятия Казахстана. Остальные — в общем списке на главной.
Запрос на Hirose
Перечислите артикулы Hirose и количество или приложите список файлом. Ответим на почту или по телефону.
