ШВП и линейные направляющие PMI в Казахстане: FSDC, MSA, шлицевые валы, модули KM
Изношенная шарико-винтовая пара или каретка даёт люфт, и деталь на станке с ЧПУ уходит из допуска. Подбираем ШВП, направляющие, шлицевые валы и модули PMI — пришлите полное обозначение, например R40-15T5-FSDC, или чертёж узла.
- Полное обозначение ШВП, например R40-15T5-FSDC
- Для направляющей: серия, размер, тип каретки
- Длина рельса или винта и обработка концов

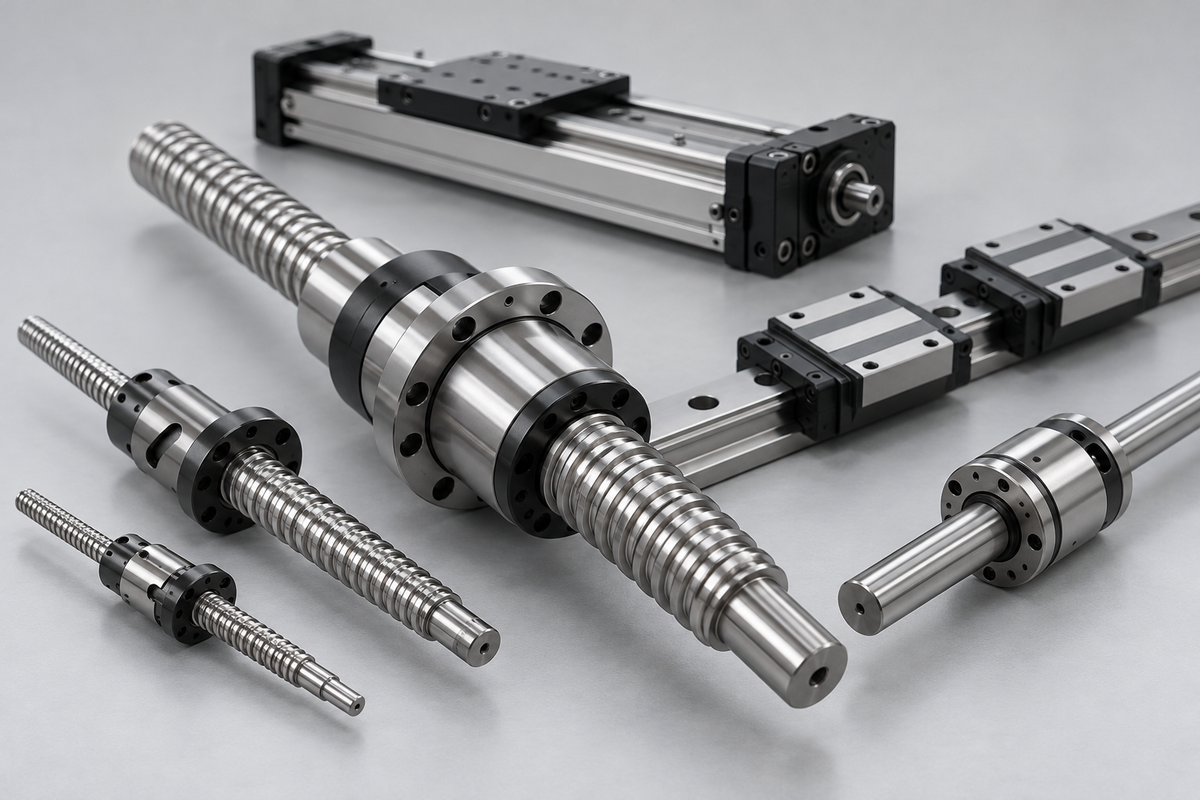

Что привозим из каталога PMI
Линейная механика PMI на этой странице сведена в шесть групп — от шлифованных винтов до перекрёстных роликовых подшипников.
Шлифованные ШВП
Гайки с внутренней рециркуляцией FSIC, FDIC, RSIC, с торцевыми дефлекторами FSDC и FDDC, с крышками FSKC и трубчатой рециркуляцией FSWC, FSVC, FDVC. Малошумные FSWV и FSVV тише на 5–10 дБ. Класс точности задаётся по JIS B 1192; такие пары ставят на станки с ЧПУ и электроэрозию.
Скоростные и тяжелонагруженные ШВП
Быстрым осям подходят винты с большим шагом FSWE, FDWE, FSVE, FDVE на подачу 100 м/мин и выше. Тяжёлые FSVH и FSDH диаметром 50–100 мм с шагом 16–25 мм нужны прессам и термопластавтоматам. Есть полые винты и гайки с каналом для охлаждения.
Накатанные и миниатюрные ШВП
Накатанные винты со шлифованными гайками FSWW, FSVW, RSVW, FSBW, SSVW, варианты FSKW, FSIW, FSDW, гайки по DIN 69051 — FSDN, FSDU, FSIN. Миниатюрные FSMW и шлифованные FSMC, серии PPR и PTR с необработанными концами вала и точностью C5 или C7.
Линейные направляющие
Шариковые MSA с каретками -A, -E, -S и удлинёнными -LA, -LE, -LS, компактные MSB, широкие MSG, миниатюрные MSC и MSD, с шариковой цепочкой SME и SMB. Роликовые — полнороликовые MSR и SMR с сепаратором, есть нержавеющие варианты. Подбор по серии, размеру и длине рельса.
Шлицевые валы и ШВП-шлицы
Шариковые шлицы SLT с цилиндрической и SLF с фланцевой гайкой размеров 16, 20 и 25, вращающиеся гайки STRA-1616, STRA-2020, STRA-2525. Комбинированные ШВП-шлицы PBSA 1616–2525 и облегчённые PBSV для оси Z применяют в роботах SCARA и устройствах смены инструмента.
Линейные модули и роликовые подшипники
Модули KM15–KM65 с совмещённой кареткой-гайкой на U-образном рельсе, SKM, закрытые CKM для чистых помещений, алюминиевые KCH, KSS, KSE и ременные KBS. Перекрёстные роликовые подшипники CRBC, CRBB, CRBH, с отверстиями CRBF и CRBE, для роботов CRBR, полые CRBG.
О производителе
PMI Precision Motion Industries, Inc. (PMI Group) — тайваньский производитель линейной механики, основанный в 1990 году; головной офис в Тайчжуне. Первую шарико-винтовую передачу компания выпустила в 1991 году, а собственная марка PMI появилась в 1995-м. Сейчас в программе ШВП, линейные направляющие, шлицевые валы, ШВП-шлицы, линейные модули и перекрёстные роликовые подшипники; у группы есть дочерние компании в Шанхае и Сингапуре.
Компоненты PMI работают в станках с ЧПУ, роботах, полупроводниковом и измерительном оборудовании. КАЗ Инжиниринг подбирает их для машиностроительных и ремонтных предприятий Казахстана по обозначению, чертежу или размерам изношенной детали. Привозим оригинальную продукцию от производителя и его дистрибьюторов, а если типоразмер больше не выпускается, предлагаем совместимую замену. Офис в Алматы, договор с ТОО.
Как проходит поставка
Присылаете запрос
Артикулы, количество и город — через форму или на zakaz@kaz-engineering.kz.
Проверяем позиции
Сверяем артикул с заводом-изготовителем, уточняем наличие и сроки.
Отправляем предложение
Цена, срок и условия поставки в одном документе.
Привозим и закрываем документы
Доставляем на ваш объект и передаём сопроводительные документы.
Почему с нами удобно
Только оригинал
Берём детали у заводов и их дистрибьюторов. Копии и восстановленные узлы не продаём.
Найдём по шильдику
Нет артикула — пришлите фото таблички или паспорт, определим позицию сами.
Замена снятых моделей
Если деталь больше не выпускают, предложим совместимую от того же или другого завода.
Работаем в Казахстане
Офис в Алматы, договор с казахстанским ТОО, поставки по всей стране.
Вопросы о поставках PMI
Что зашифровано в обозначении ШВП PMI?
В коде вида R40-15T5-FSDC — направление резьбы, диаметр, шаг, число витков и тип гайки. К нему добавьте длину резьбы, общую длину и класс точности.
Обозначения нет, есть только снятая пара. Как быть?
Измерьте диаметр, шаг и длину винта и сфотографируйте гайку с маркировкой. По этим данным подберём подходящую серию PMI.
Что выбрать для оси Z робота SCARA?
Обычно это ШВП-шлицы PBSA или облегчённые PBSV с пониженным моментом инерции. Для подбора нужны диаметр вала и длина.
Какие ШВП выдерживают высокую скорость подачи?
Серии с большим шагом FSWE, FDWE, FSVE и FDVE рассчитаны на 100 м/мин и выше. Если важен нагрев, есть полые винты и гайки с охлаждением.
